7.5. Фильтр тонкой очистки топлива
Фильтр тонкой очистки топлива (рис. 38) — четырехсекционный с бумажными фильтрующими элементами. В корпусе 2 фильтра установлены четыре сменных бумажных фильтрующих элемента 5, каждый из которых укреплен на стержне 6 и закрыт колпаком 4. Зазор между стержнем и бумажным элементом уплотнен сальниками 7 из маслобен-зостойкой резины, поджатыми гайками 11 через пружину 9. Колпаки притянуты к корпусу гайками 13. Торцы корпуса и колпаков уплотнены паронитовыми прокладками 3. Пробки 15 служат для слива отстоя и топлива при смене бумажных фильтрующих элементов. Гайки и пробки уплотнены медными прокладками.

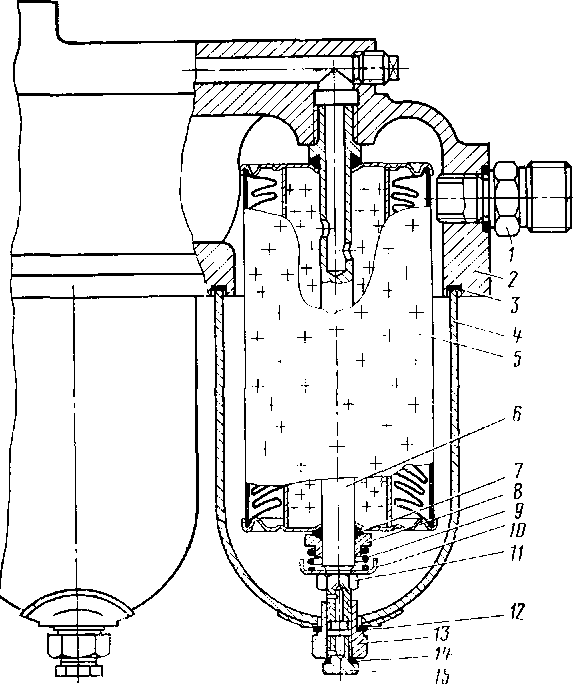

Рис. 38. Фильтр тонкой очистки топлива:
1 — штуцер; 2 — корпус; 3, 12, 14 — прокладки; 4 — код-пак фильтра; 5 — фильтрующий элемент; 6 — стержень; 7 — сальник; 8 — кольцо сальника; 9 — пружина; 10 — тарелка; 11, 13 — гайки; 15 — пробка
