8.1. Настройка селективной характеристик

Под регулированием тяговой электропередачи тепловоза под разумевастся настройка внешней и промежуточных характеристик тягового генератора в нормальном и аварийном режимах, а также реле перехода па ступени ослабления возбуждения тяговых двигателей.

При подготовке тепловоза к регулированию тяговые электро твигатели отключают от генератора и вместо них с помощью кабелей подключают нагрузочный водяной реостат. Для контроля параметров к системе возбуждения тягового генератора через

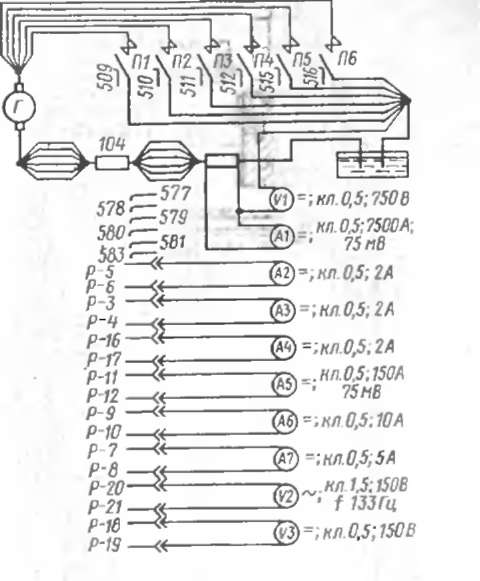

Рис. 88. Схема подключения реостата и измерительных приборов к тепловозу

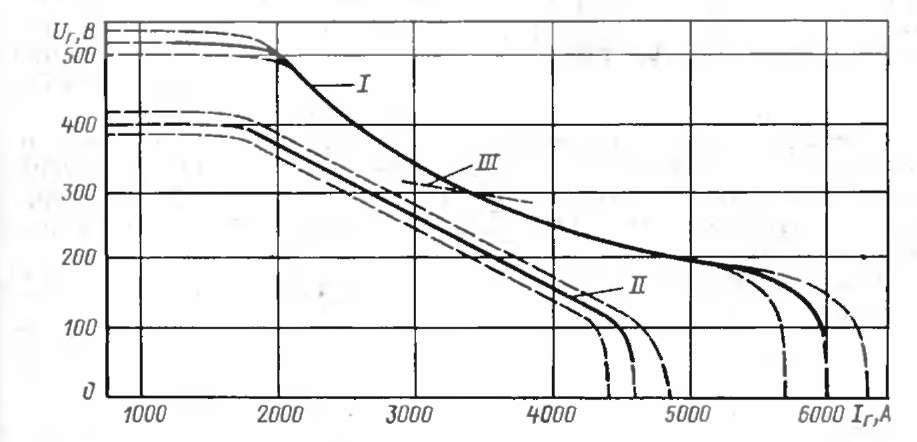

Рис. 89. Расчетные характеристики тягового генератора:

/ — внеш ism характеристика: // — сс.іектнкімн характеристик . /// внешний характеристика при аварийном 1 \ж і ни

дополнительны* провода и специальный штепсельный разъем Р тепловоза подключают контрольно-измерительные приборы (рис. 88).

Так как исходной для получения внешней характеристики является селективная характеристика, процесс регулирования внешней характеристики включает два этапа — настройку селективной, а затем внешней характеристик.

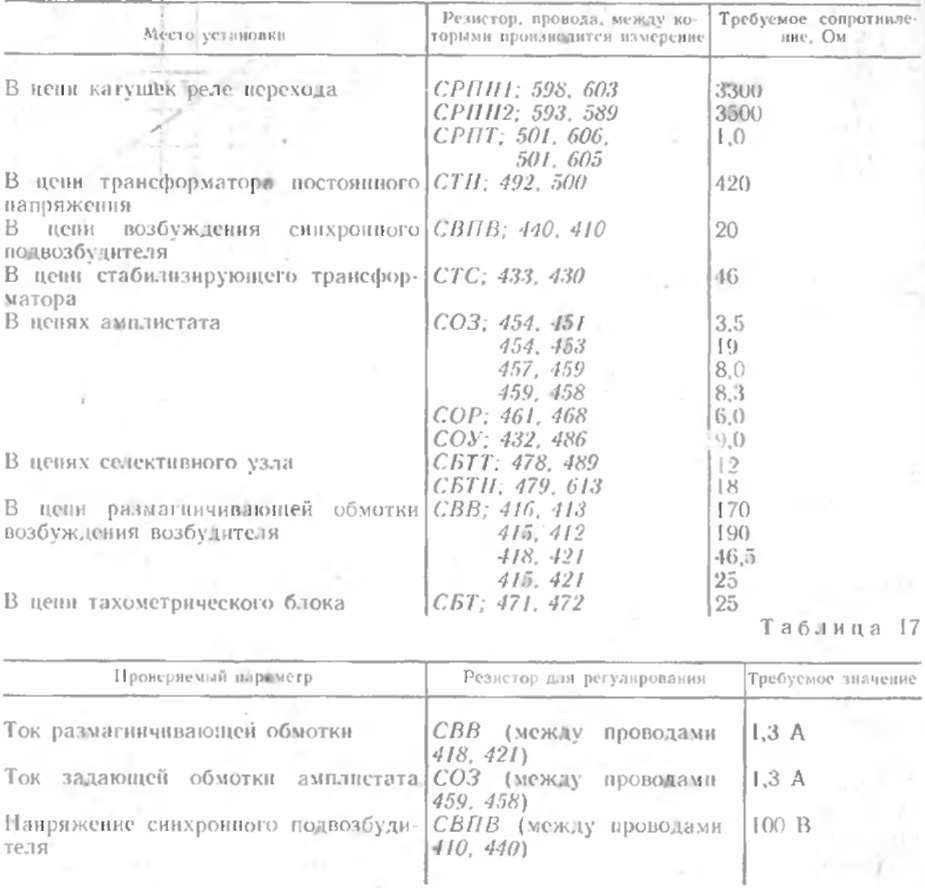

Перед настройкой предварительно регулируют сопротивления резисторов, указанных в табл. 16.

Для исключения воздействия индуктивного датчика на систему возбуждения необходимо при нулевой позиции контроллера разомкнуть цепь регулировочной обмотки амплистата (отключить провод 469). На 15 й позиции контроллера при токе генератора через водяной реостат 1600 1800 А должны быть проверены и при необходимости подрегулированы параметры, указанные в табл. 17.

Настраиваемая селективная характеристика должна соответствовать кривой // па рис. 89. Этого добиваются регулированием сопротивлений резисторов (ЛИ, СОЗ, СБГТ и СБТН с учетом характера их воздействия на характеристику (см. рпс. 31).

Таблица 1С
