7 13. Резисторы

Ленточные резисторы типа Л С. Бескаркасный, зигзагообразный элемент резистора, выполненный из фехралевой лепты с большим электрическим сопротивлением, закрепляется с помощью стальных держателей (между изоляторами). Изоляторы стягивают шпильками. На прямолинейных участках лента имеет выштампованные в продольном направлении гофры, придающие ей жесткость. Держатели компенсируют температурные изменения длины ленты и возможные технологические отклонения. Ленточные резисторы выполняют из одного или двух элементов, которые в последнем случае устанавливают друг на друга и стягивают болтами. Технические данные резисторов приведены в табл. 13.

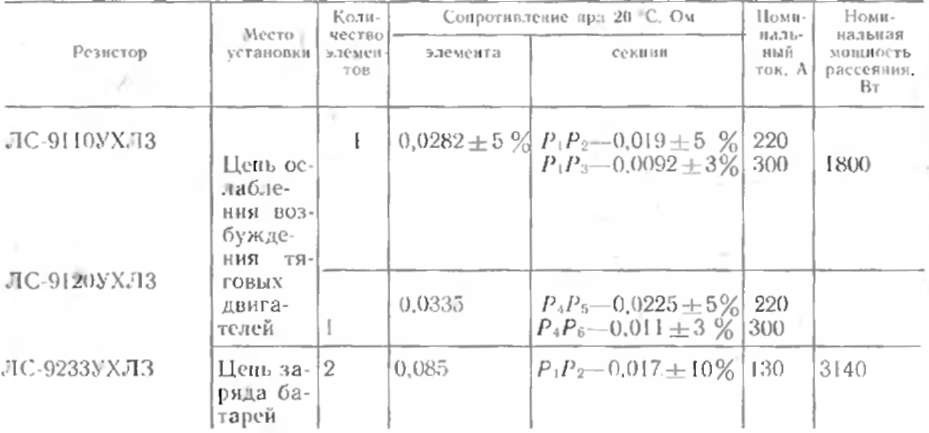

Таблица 13

Панели с резисторами типа СР. Резисторы выполнены в виде полых фарфоровых цилиндров, на которые намотана проволока с высоким электрическим сопротивлением. Цилиндры шпильками и держателями крепятся к изоляционному основанию из пластмассы. Отдельные пластмассовые основания при стягивании шли іь-ками создают сборную панель. Монтажные провода подсоединяются к болтам, укрепленным на панели. Для регулирования сопротивления резисторы снабжены передвижными хомутами.

Технические данные панелей с резисторами типа СР приведены в табл. 14.

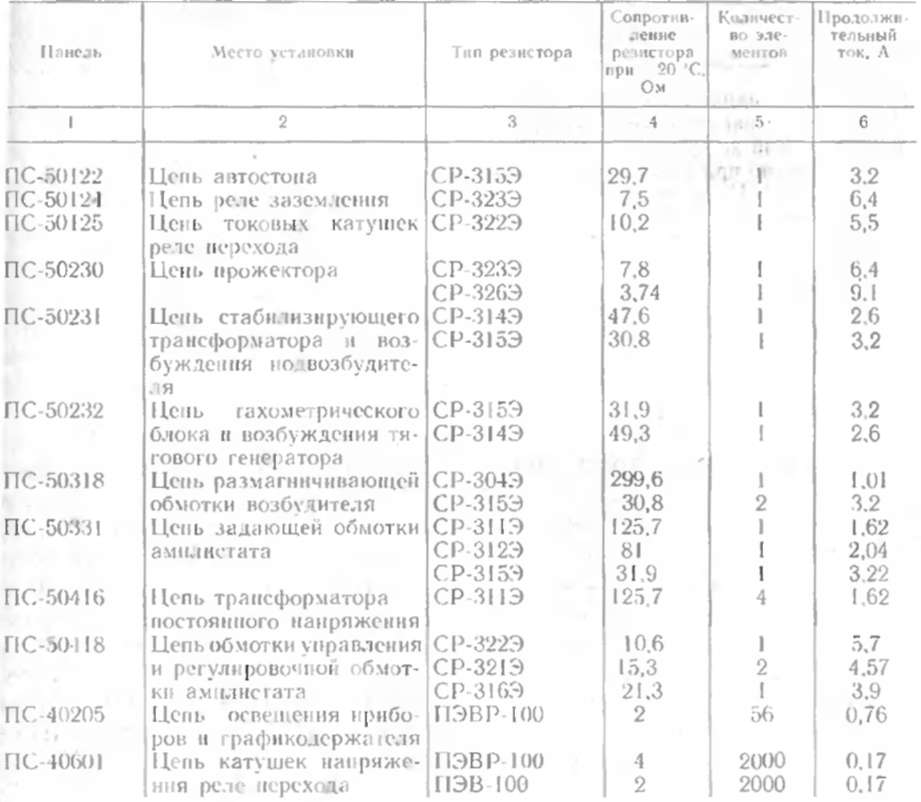

Таблица 14

Панели с резисторами типов ПЭВ и ПЭВР. Резисторы, укрепляемые на пластмассовых панелях, выполнены в виде полых керамических трубок, на которые намотана проволока из нихрома или констаптана. покрытая высокопрочной эмалью. Резисторы типа ПЭВ не регулируемые, типа ПЭВР — регулируемые. У регулируемых резисторов имеется свободная от эмали дорожка для контакта обмоточной проволоки с регулировочным хомутом. Монтаж ные провода подсоединяются к шпилькам, закрепленным в панели.

Технические данные панелей с резисторами типов ПЭВ и ПЭВР приведены в табл. 14.
