Синхронный подвозбудитель ВС-652

Подвозбудитеть ВС-652 предназначен для питания переменным напряжением тахометрического блока, а также рабочих цепей ампли-стата, трансформаторов тока и напряжения. Подвозбудитель представляет собой однофазную синхронную четырехполюсную электрическую машину защищенного исполнения с самовентиляцией.

Техническая характеристика подвозбудителя ВС-652

  • Номинальная мощность, Вт 550
  • Номинальное напряжение, В..... 110
  • Коэффициент мощности ..... 0.5
  • Тик, А....... .... 10
  • Частота вращаний об/мин. 4000
  • Тин и размеры щеток, мм...... ЭГ-8( 10Х 12,5X32)
  • Масса, кг............ 68

Корпус подвозбудителя (рис. 55) представляет собой цилиндрическую трубу с вырезами под смотровые люки. В пего запрессован стальной магнитопровод 7, к которому болтами прикреплены полюсы 8 моноблочной конструкции с изоляцией «Монолит-2». Охлаждающий воздух всасывается через отверстия правого подшипникового щита, проходит между полюсами и якорем и выбрасывается со стороны свободного конца вала. Смазка к шарикоподшипникам в подшипниковых узлах подается через шариковые масленки 3. Контактные кольца 9 закреплены на пластмассовом покрытии втулки, напрессованной на вал якоря. Обмотка якоря всыппая, мпоговитко-вая с изоляцией класса В. Щеткодержатели 11 расположены на пластмассовой траверсе 10. По мере износа контактных колец щеткодержатели можно опускать для получения минимального зазора между корпусом щеткодержателя и поверхностью контактных колец. Данные обмоток полюсов и якоря приведены в табл. 5.

Синхронный поднозбудитель ВС-632

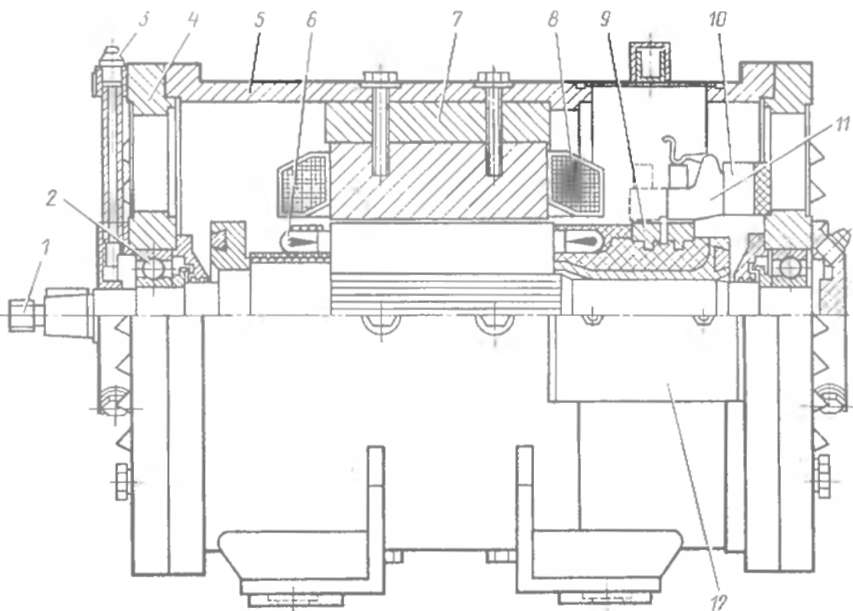

Рис. 55. Синхронный поднозбудитель ВС-632:

вал: 2 - подшипник; 3 - масленка.4 подшипниковый шит; 5 — корпус: 6 — обмотка якоря; мш штопронол.. #—полюс; 0—контактное кольцо; 10- траверса. 11- щеткодержатель. 12 -коробка выводов

Схема соединений обмоток подвозбудителя

Рис. 56. Схема внутренних электрических соединений синхронного подвозбудителя ВС-652:

с1. с2 - выводы с контактных колец: VI. 02 — выводы обмотки возбуждении; Н. К — начало н коней обмотки на полюсе

Схема соединений обмоток подвозбудителя показана па рис. 56.

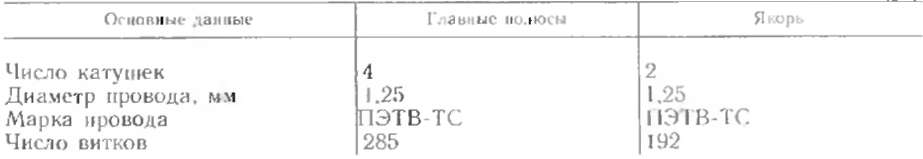

Таблица 5
