§ 58. Разобщительные краны

В схеме тормозного оборудования установлены следующие краны (фиг. 75):

1) разобщительный кран 5 трёхходовой, стоит на напорной трубе 1" и служит для отключения главных резервуаров от приборов управления и от воздухораспределителя;

2) разобщительный кран 10, установлен на трубе, сообщающей главный резервуар с воздухораспределителем, и служит для отключения последнего при смене или ремонте;

3) 3/4" кран 21 — перед воздухоочистителем на трубе, соединяющей тормозную магистраль с воздухораспределителем;

4) 3/4" кран 36 — на трубе к понижающему и питательному клапанам для отключения их при смене или ремонте;

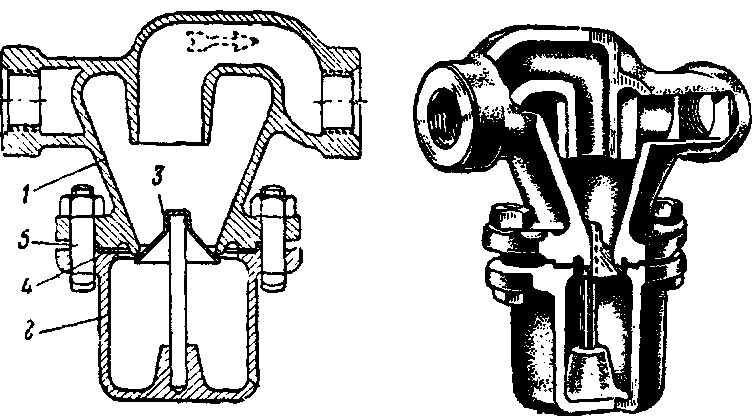

Фиг. 88. Воздухоочиститель без крана 7—корпус, 2—нижняя часть, 3—отражатель, 4—прокладка, 5-болт

5) 1/г" кран 11 — на трубе, подводящей воздух от напорной трубы к контрольному резервуару для цепи управления;

6) 3/4" краны трёхходовые 34 — для отключения тормозных цилиндров;

7) 1" краны 31^у буферных брусьев на трубе главных резервуаров;

8) 3/4" краны 32—у буферных брусьев на уравнительной трубе;

9) 1" трёхходовой кран 17, заменяющий кран двойной тяги;

10) г/а" кРан 53 — на трубе к тифону.
