§ 23. Воздушные фильтры

Воздух перед поступлением в цилиндры компрессора очищается в особых фильтрах, установленных на всасывающих патрубках цилиндров первой ступени.

На компрессорах тепловоза ДА установлены фильтры типа б; устройство их следующее (фиг. 65).

Входное кольцеобразное отверстие фильтра расположено между крышкой 3 и оболочкой 2. Воздух засасывается через это кольцеобразное отверстие, попадает на экран и направляется вниз оболочки 2; затем через фильтровальный элемент 7 и отверстие выходит к всасывающему клапану.

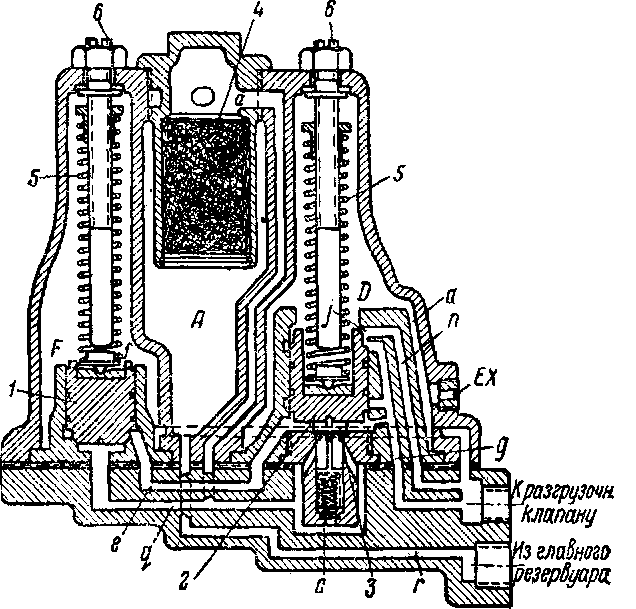

Фиг. 64. Регулятор давления

7—разобщающий клапан, 2—включающий клапан. 3—хвостовой клапан (с пружиной), 4—фильтр, 5—пружина, б—ре* гулирующие винты

Фильтровальный элемент содержит в себе гофрированную проволочную сетку» расположенную лучеобразно. Эта сетка покрыта слоем

толстого войлока.

При периодических ремонтах тепловоза воздушный фильтр должен сниматься и очищаться. Очистка его производится продувкой струёй сжатого сухого воздуха.

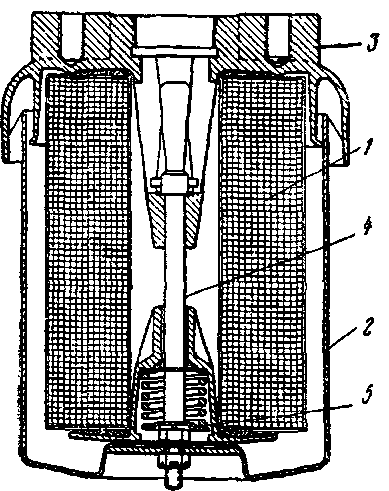

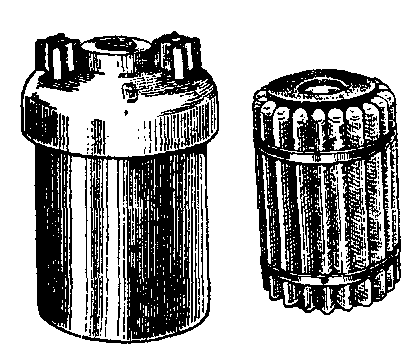

Фиг. 65. Воздушные фильтры компрессора 1— фильтровальный элемент, 2—оболочка, Л-крышка, 4—стягивающий болт,

5—пружина
