РЫЧАЖНАЯ ПЕРЕДАЧА ТОРМОЗА
Рычажная передача (рис. 157) обеспечивает равномерное нажатие колодок на бандажи колесных пар. Сжатый воздух, поступая в тормозные цилиндры 5, перемещает поршень и выдвигает шток. При этом горизонтальный балансир 4 поворачивается вокруг валика горизонтальной тяги 6. Конец балансира шарнирно связан с вертикальным рычагом 3, который, поворачиваясь, подводит подвеску с башмаком и колодкой к бандажу. Усилия к тормозным колодкам других колес передаются через систему стяжек, рычагов и тяг.

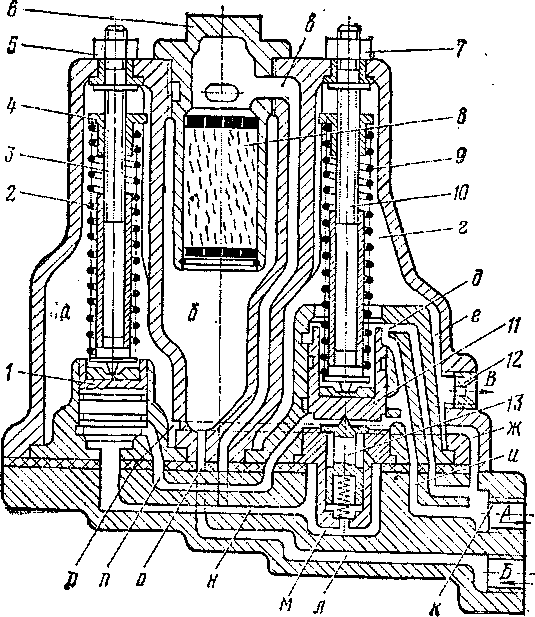

Рис. 156. Схема регулятора давления ЗРД:
/ — выключающий клапан; 2,9 — пружины; 3, 10 — регулировочные стержни; -/ — специальная гайка; 5, 7 — контргайки; 8 — фильтр; 11 — включакЯций клапан; 12 — пробка с атмосферным отверстием; 13 — клапаи; А — воздух к разгрузочному устройству; Б — воздух от главных резервуаров; В — воздух в атмосферу; а — полость над выключающим клапаном; б — полость перед фильтром; г — полость над включающим клапаном; в, д, е, ж, и, к, л, м, н, о, п, р — каналы

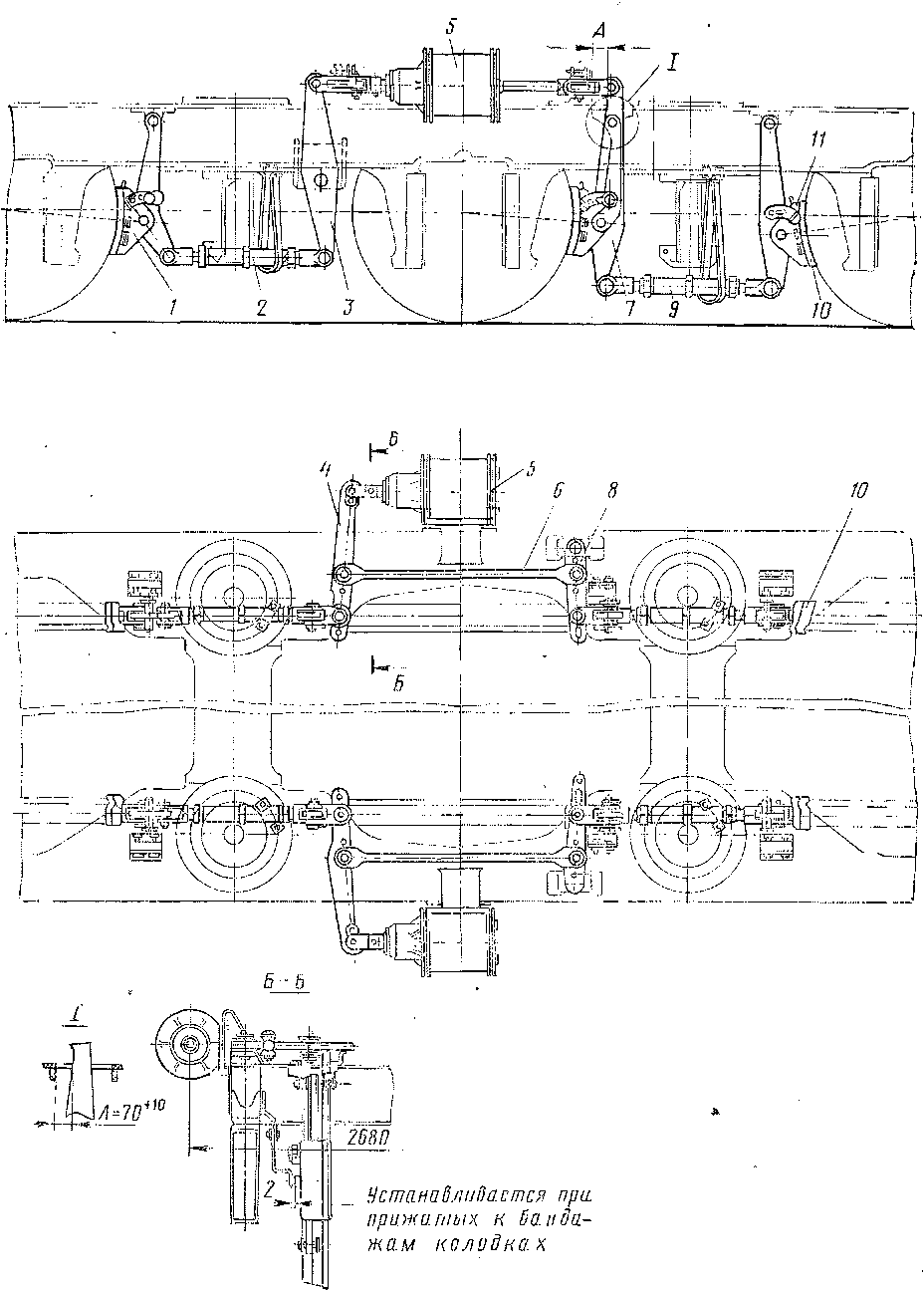

Рис. 157. Рычажная передача тормоза:
, 7 —подвески тормозных колодок; 2, 9 — винтовые стяжки; 3 — рычаг; 4, « — балансиры; — тормозной цилиндр; в — тяга; 10 — тормозная колодка; 11 — чека; А — расстояние между вертикальным рычагом и кромкой кронштейна
Положение колодок относительно бандажей регулируется винто -выми стяжками 2 и 9. Вначале винтовой стяжкой 9 (между двумя ко -лодками) устанавливают размер А = 7+10 мм (расстояние между вер тикальным рычагом и кромкой кронштейна), затем стяжкой 2 (возле одной колодки) —- выход штока тормозного цилиндра 75 ± 5 мм.
Привод ручного тормоза, состоящий из штурвала, цепей и тяг, соединяется с головкой горизонтального балансира. При затормаживании тепловоза цепь привода выбирается штурвалом, поворачивая горизонтальный балансир, в результате чего тормозные колодки прижимаются к бандажам двух колес (на одной стороне). Так как шток цилиндра при этом не выдвигается, то тормозное усилие на переднее колесо передаваться не будет.
Техническая характеристика рычажной передачи тормоза
- Тип тормозного цнлнндра ...,, усл. №5075
- Диаметр тормозного цнлнндра, дюйм...... 10
- Установочный выход штока тормозного цилиндра, мм ..... 75±5
- Максимальный эксплуатационный выход штока тормозного цилиндра, мм ... ,..... 100
- Полное передаточное отношение рычажной передачи ,,,.,*.....-.>.... 10,77
- Номинальный зазор между колодкой и бандажом, мм ............. 6,8
- Число тормозных колодок, шт. ....... 6
Нажатне тормозных колодок иа ось прн к. п. д. передачи' 0,9, тс:
- при давлении воздуха в тормозном цилиндре 3,5 кгс/см2............. 10,5
- при давлении воздуха в тормозном цилиндре 4,8 кгс/см2......... 12,32
