12.6. Ящики и панели с резисторами
Ящики с резисторами предназначены: типа ЯС-7101 как добавочное сопротивление (СЗБ) в цепи заряда аккумуляторной батареи, типа ЯС-9027 (рис. 128) как сопротивление в цепи ослабления поля (СШ1—СШ6) тяговых электродвигателей на первой и второй ступенях. Резисторы выполнены из фехралевой ленты 2, навитой на фарфоровые изоляторы 7, которые крепятся на П-образном стальном держателе 3. Ребра изоляторов имеют винтовую канавку, в которой расположена лента. Изготовленный таким образом элемент крепится на стальных скобах (стойках) 6 изолированными шпильками 4 и круглыми фарфоровыми изоляторами 5.

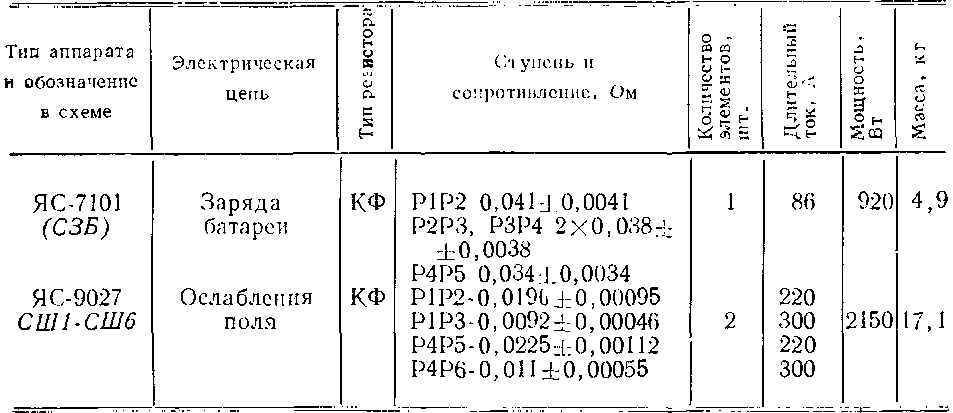

Таблица 15
Ящик с резисторами ЯС-9027 состоит из двух элементов резистора, каждый из которых разбит на две ступени. Ступени в свою очередь разделены на несколько секций с припаянными к ним выводами, соединенными между собой шинами /.
Резисторы подключают в электрическую схему тепловоза путем подсоединения кабелей к шинам или выводам.
Техническая характеристика ящиков с резисторами приведена в табл. 15.

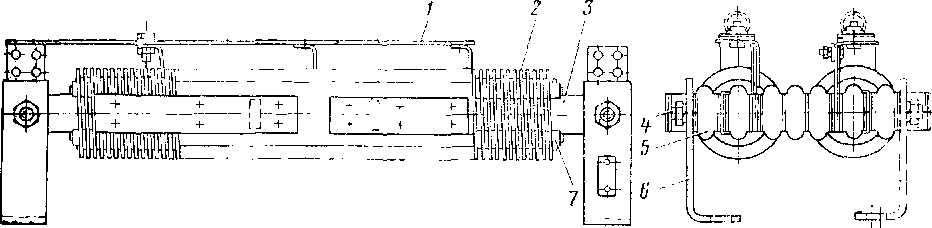

Рис, 128. Ящик с сопротивлениями типа ЯС-9027:
1—соединительная шина; 2— фехралевая лента; 3 — держатель; 4— стяжная шпилька; 5 — круглый фарфоровый изолятор; 6—стойка; 7 — цилиндрический фарфоровый изолятор
Панели с резисторами типов ПС-20, ПС-40 и ПС-50 установлены в цепях регулирования и управления тепловозом. Это керамические трубки или фарфоровые цилиндры, на которых намотана проволока высокого омического сопротивления. Типы панелей отличаются между собой только исполнением элементов резисторов и их мощностью.
Панели типа ПС-20 содержат резисторы (ГОСТ 6513—66) типа ПЭВ или ПЭВР мощностью 50 Вт, панели типа ПС-40 — резисторы (ГОСТ 6513—66) типа ПЭВ или ПЭВР мощностью 100 Вт, а панели типа ПС-50 (рис. 129) — регулируемые или нерегулируемые элементы типа СР. Техническая характеристика панелей с резисторами приведена в табл. 16.
