7.3. Толкатель
Толкатель 7 (рис. 36) представляет собой стальной стержень с утолщенной верхней частью. В отверстиях проушины толкателя помещается ось ролика 2, на которой вращаются плавающая бронзовая втулка 3 и стальной ролик 4. Для предохранения от проворачивания толкателя вокруг оси в ось ролика вставлен направляющий палец 1, хвостовик которого входит в продольный паз корпуса толкателя 5. Наконечник9, запрессованный в пустотелый хвостовик толкателя, упирается в торец плунжера топливного насоса. Пружина 6 толкателя прижимает ролик к кулачку вала топливных насосов. При вращении вала топливных насосов ролик обегает кулачок, и толкатель совершает возвратно-поступательное движение.

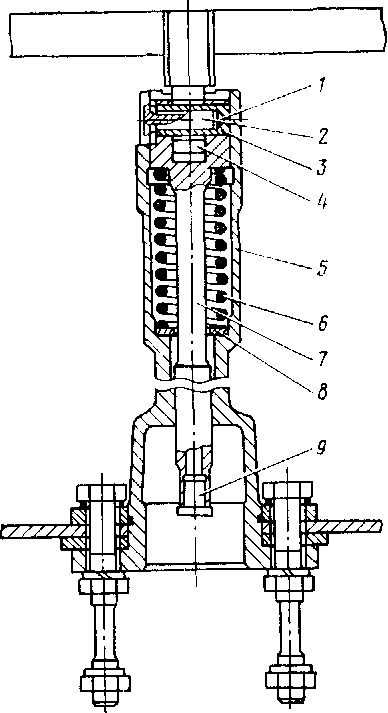

Рис. 36. Толкатель:
1 — направляющий палец; 2 — ось ролика; 3 — втулка ролика; 4 — ролик; 5 — корпус толкателя; 6—пружина толкателя; 7 —толкатель; 8 — кольцо пружины; 9 — наконечник
