6.4. Воздухоохладители
Подаваемый системой наддува в цилиндры дизеля воздух охлаждается в двух воздухоохладителях, установленных на торце блока по обе стороны от редуктора центробежного нагнетателя. Каждый воздухоохладитель состоит из сварного корпуса 8 (рис. 32), охлаждающих трубок 3, концы которых развальцованы в трубных досках 4, крышек 2 и 9 и подвижного уплотнения 7. В крышках выполнены перегородки 5 я И с резиновыми прокладками 6 и 10.
Вода поступает через патрубок 12 в нижней крышке, совершает, огибая перегородки, три хода в трубках воздухоохладителя и выходит через патрубок / в верхней крышке. Наддувочный воздух поступает из центробежного нагнетателя в воздухоохладитель со стороны подвижного уплотнения 7 и, обтекая оребренную поверхность охлаждающих трубок, охлаждается и поступает через окна в торцах блока в воздушный ресивер дизеля.

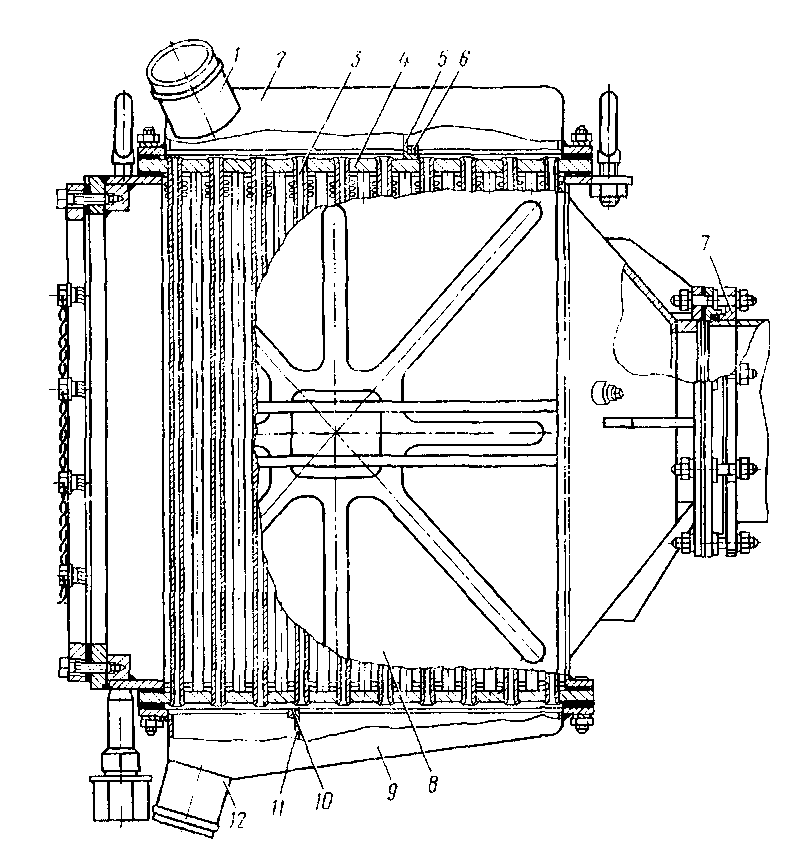

Рис 32 Воздухоохладители
1, 12 — патрубки, 2 — верхняя крышка 3 — охлаждающие трубки, 4 — трубная доска, 5, 11 — перегородки, 6, 10 — прокладки, 7 — уплотнение, 8 — корпус, 9 — нижняя крышка
