37. ЧЕРТЕЖНЫЕ И ДОПУСКАЕМЫЕ В ЭКСПЛУАТАЦИИ РАЗМЕРЫ ДЕТАЛЕЙ И УЗЛОВ ТЕПЛОВОЗА

Основные чертежные и браковочные размеры для всех узлов тепловоза приведены в табл. 42.

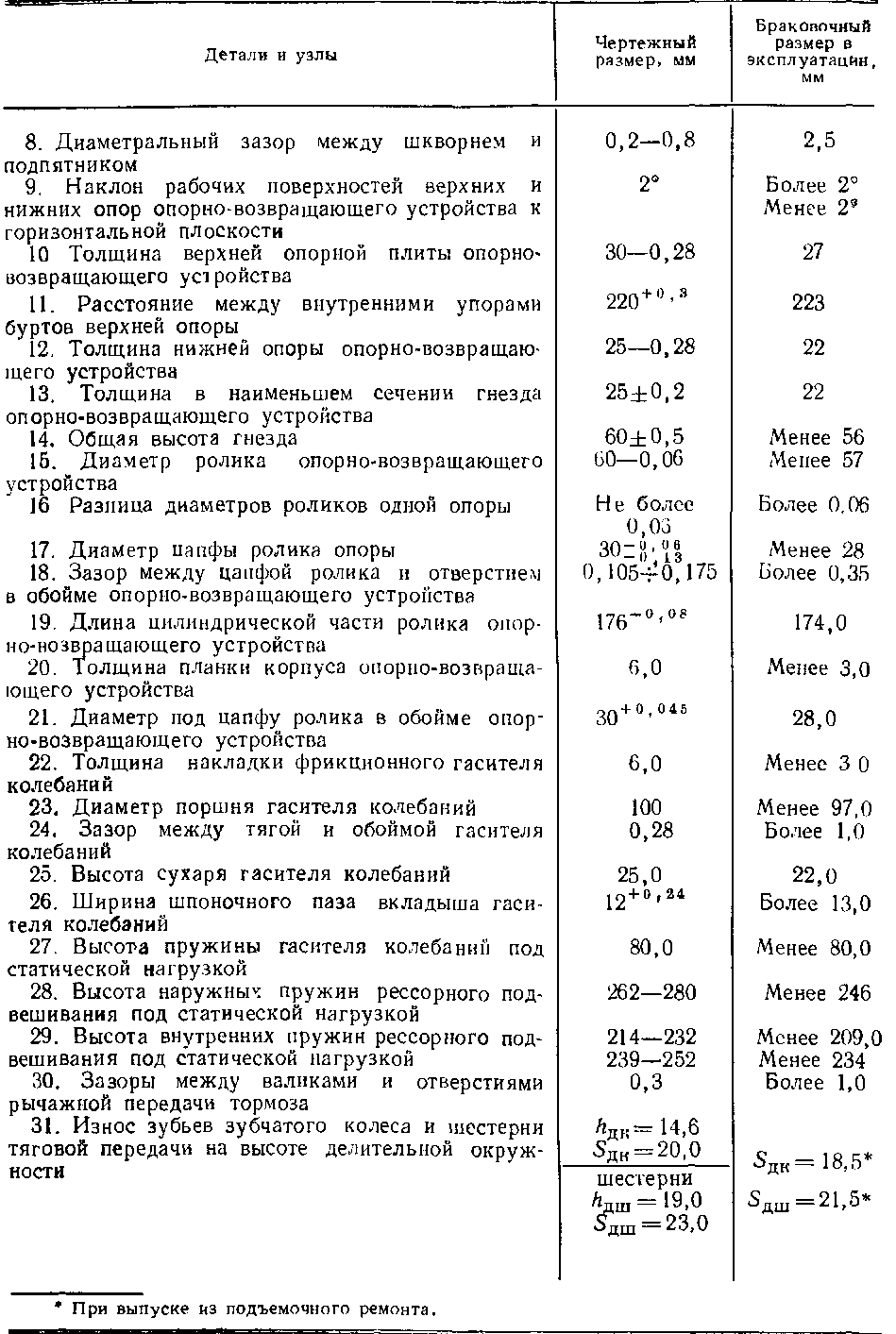

Таблица 42

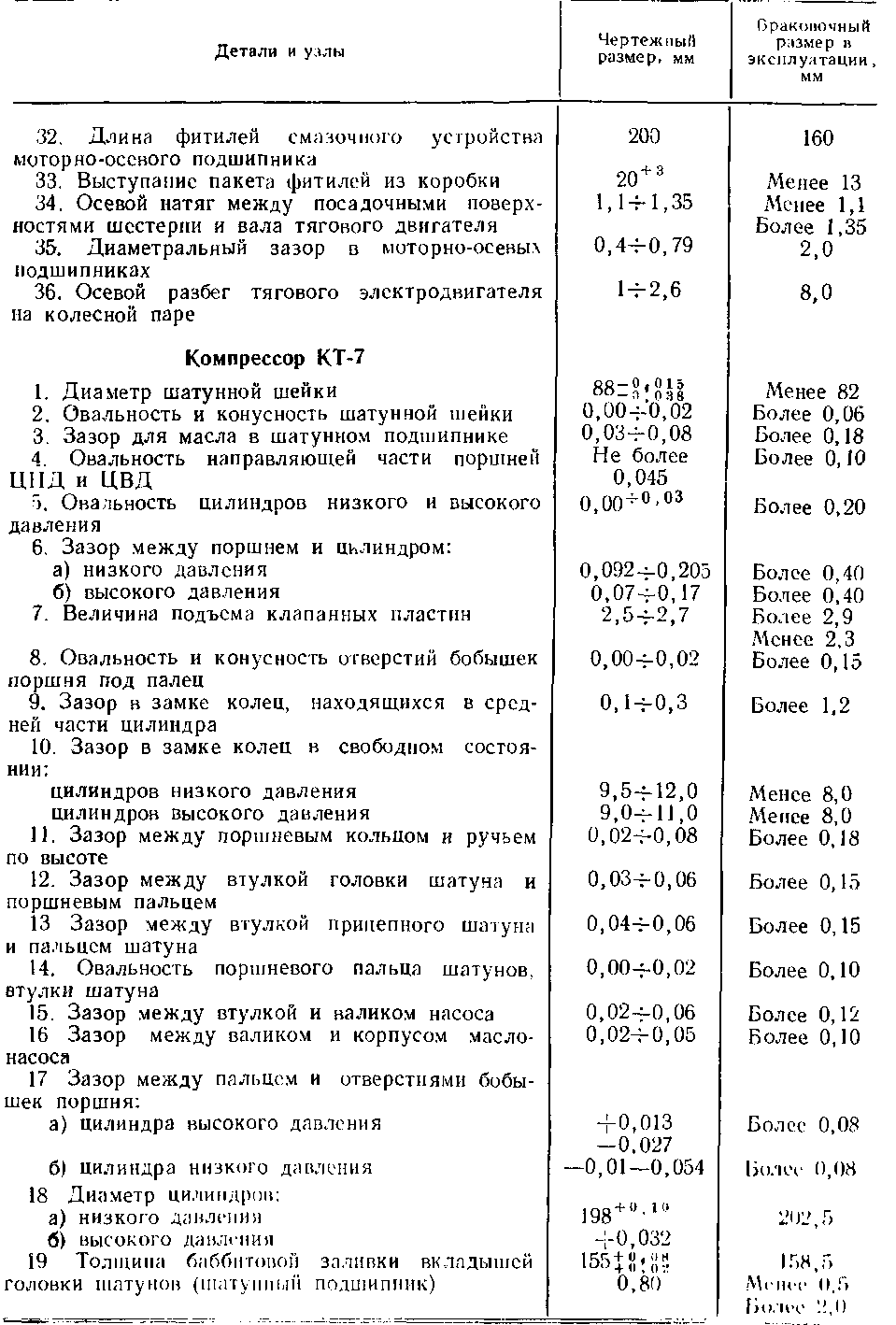

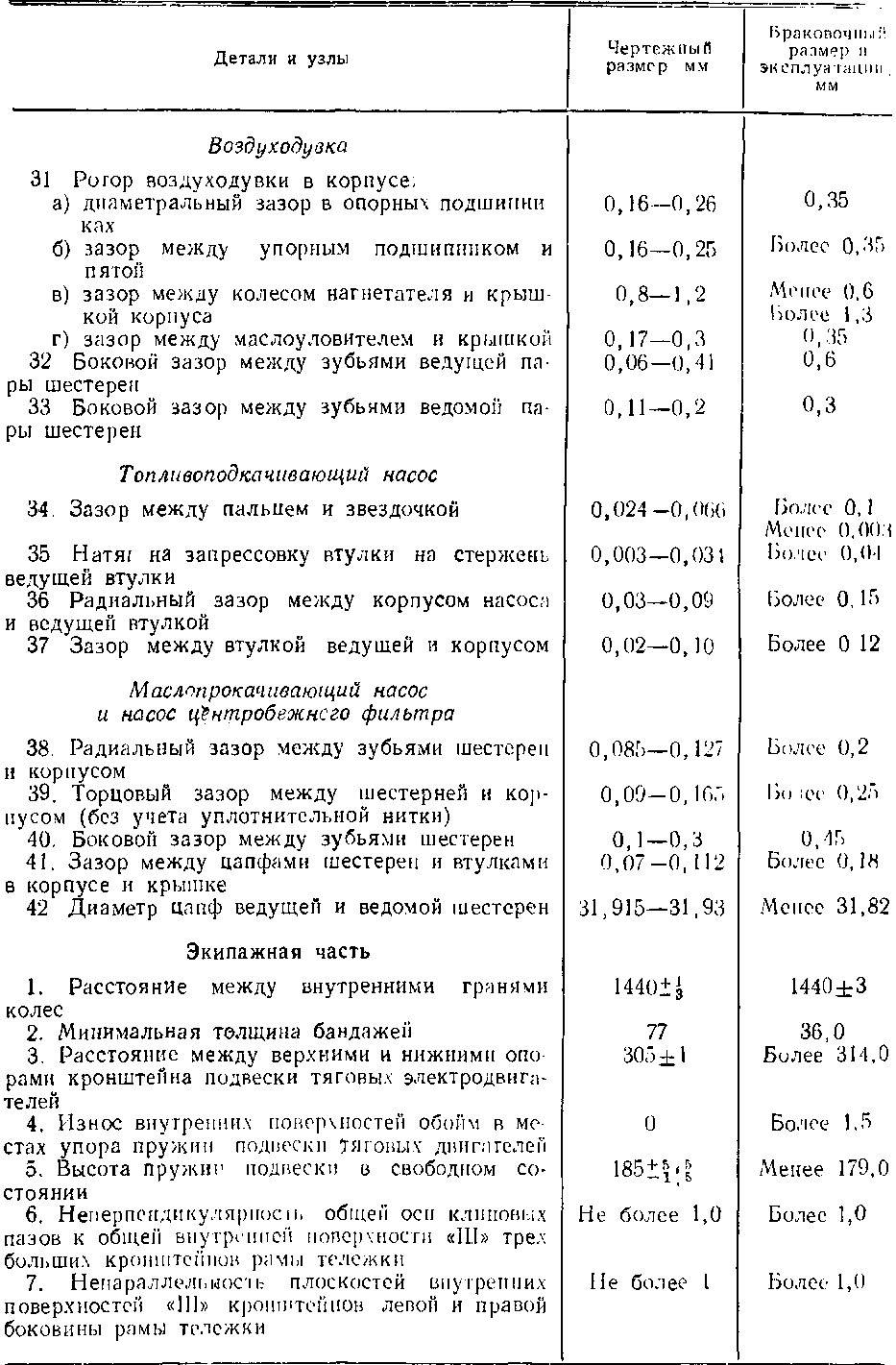

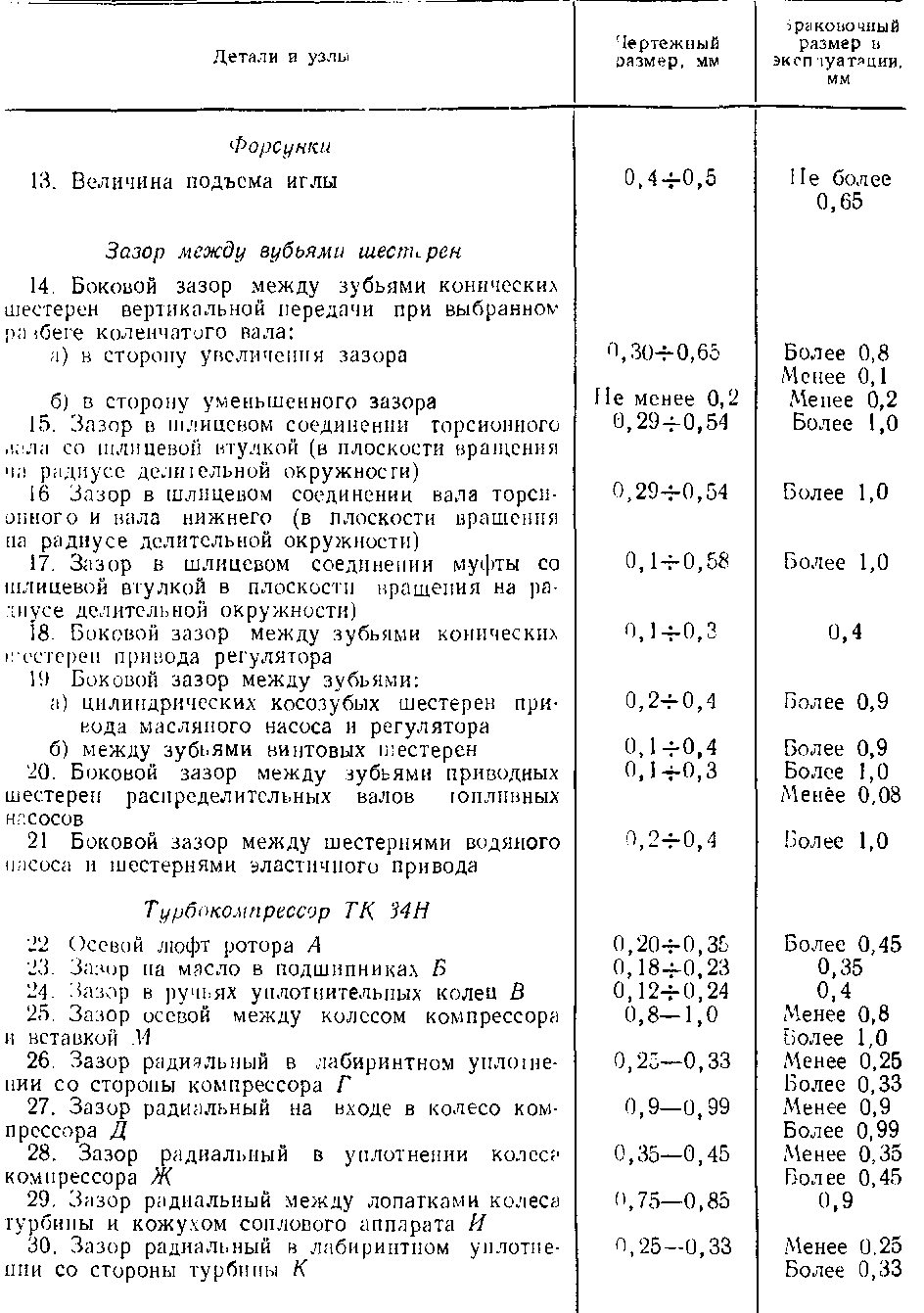

Продолжение

Продолженис

Продолжение

Продолжение

Продолжение

Продолженис

Продолжение
