Техническая и тяговая характеристики тепловоза

Расчетная тяговая характеристика одной секции тепловоза с тяговыми электродвигателями ЭД118А, передаточным числом тягового редуктора ц. = 4,41, модулем зубчатых колес т=\0 приведена на рис. 4.

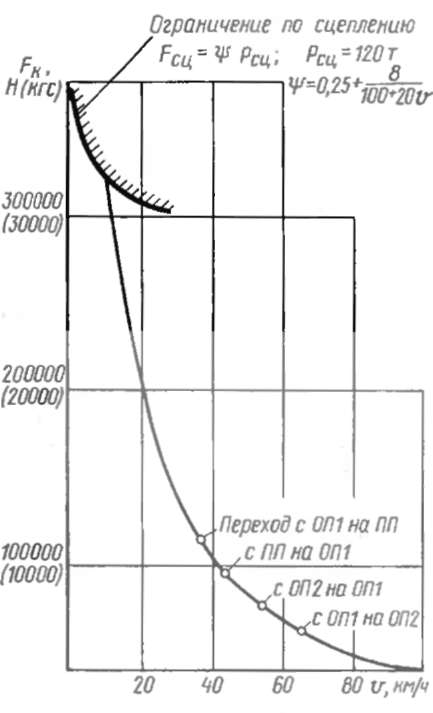

Рис. 4. Расчетная тяговая характеристика одной секции тепловоза

Техническая характеристика тепловоза

• Мощность по дизелю, кВт (л. с.)....... 2X1470(2X2000) £
• Род службы.............. грузовой
• Осевая формула............ 2х(Зо —Зо)
• Конструкционная скорость при диаметре колеса по кругу катания 1050 мм, км/ч . 100
• Масса полностью экипированной секции, т . . 120±3%
• Нагрузка от колесной пары на рельсы, кН (тс) 200±3%(20±3%)
• Расчетная сила тяги в длительном режиме на ободе колес. кН (тс)....... 195(19,5)
• Скорость длительного режима, км/ч ............... 20,9
• Тяговая передача ........... электрическая, постоянного тока
• Число ведущих осей одной секции .... 6
• Диаметр колес по кругу катания в состоянии поставки тепловоза, мм........ 1050
• Габарит............... 02ВМ ГОСТ 9238—83
• Ширина колеи, мм......... 1520
• Наименьший радиус проходимых кривых при скорости 5 км/ч, м.......... 75

Запасы для одной секции:

• топлива, л............. 3900
• песка, кг..............600
• воды, кг, около.......... 950
• масла, кг, около..........950
• Максимальная высота (по диффузору вентилятора), мм............4615
• Высота кузова (по каркасу), мм..... 4340

• Ширина » » » , мм . . . 2950
• Длина одной секции по осям автосцепок, мм............... 17400
• Колесная база тележки, мм........ 4200
• Шкворневая база секции, мм........ 8600
• Высота оси автосцепки СА-3 над уровнем головок рельсов, мм............ 1055
