36. Песочная система.

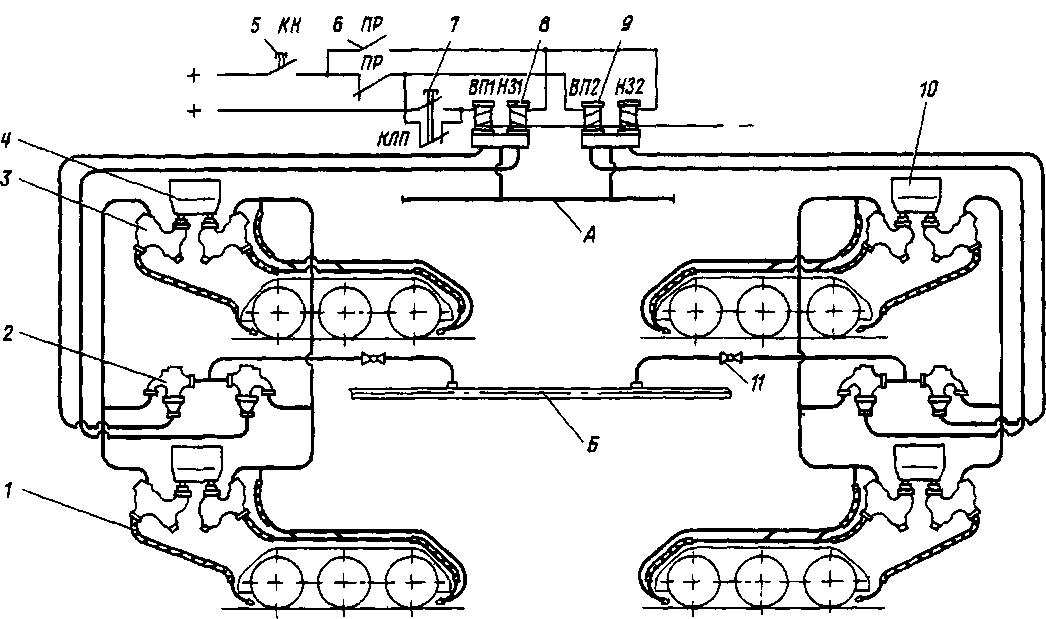

Рис 171 Схема песочной системы 1—шланг, 2—воздухораспределитель песочницы, З—форсунки песочницы, 4—бункер песочный перед ний, 5—педаль песочницы, 6—контакты реверсора (ПР), 7—кнопка подачи песка под первую колес иую пару, 8 9—электропневматические вентили, 10—буикер песочный задний, 11—разобщительный кран, А—воздухопровод автоматики, В—магистраль питательная
В каждой секции установлены по четыре бункера общей вместимостью 1016 кг. Два бункера расположены в передней части кабины машиниста и два — в задней — на стенке холодильной камеры. На средней секции песочные бункера установлены с двух сторон по типу задних бункеров. Отсутствует педаль КН и кнопка подачи песка КПП. Каждый бункер имеет заправочную горловину с сеткой и крышкой, предохраняющей бункер от попадания в него влаги, а также патрубки в нижней части для подсоединения двух форсунок. Одна форсунка предназначена для подачи песка при движении тепло-.воза «вперед», а другая — «назад». Подачей песка управляют из ведущей крайней секции.
Одним из основных элементов пескоподачи является форсунка песочницы (рис. 172). От надежности ее работы и регулировки зависит эффективность использования песка для увеличения тяги. Песок в корпус форсунки поступает самотеком из бункера, а воздух в полость Г — через штуцер от воздухораспределителя песочницы. Поступающий в форсунку воздух разделяется на три потока: первый, по каналу а идет на рыхление песка в камеру смешивания, второй — через сопло 7 и третий — через сопло 2 и кольцевой зазор между соплом 7 и корпусом форсунки — на транспортировку песка под колесо. Количество подаваемого песка регулируется винтом 3, фиксируемым гайкой 4. Для очистки полости форсунки предусмотрено отверстие, закрытое крышкой 8.
Воздух к форсункам поступает от питательной магистрали через воздухораспределитель песочницы (рис. 173), в корпусе 5 которого помещены шток 4 с манжетой 3, клапан с направляющей 9 и уплотнением 7, пружина 12. Пространство над поршнем сообщается с электропневматическим вентилем, а под клапаном — с питательной магистралью. При выключенном положении педали воздух от электропневматического вентиля не поступает и клапан под действием пружины закрыт.
Площадь поршня с манжетой 3 рассчитана так, чтобы, как только через штуцер 10 воздух под давлением 0,55 — 0,6 МПа поступит от электропневматического вентиля, поршень, преодолевая давление воздуха питательной магистрали и пружины 12, отожмет клапан от седла, и воздух из питательной магистрали давлением 0,75 — 0,9 МПа через штуцер 1 поступит к двум форсункам, подающим песок под колеса одной из осей. Управляющая часть песочной системы (см. рис. 171) состоит из ножной педали 5, расположенной под пультом управления в нише для ног машиниста, контактов реверсора 6, кнопки подачи песка 7 под первую колесную пару, электропневматических вентилей 8 и 9 и соединительных проводов. Электропневматические вентили питаются током цепи управления.
Действие песочной системы. Песок подается нажатием на педаль КН (см. рис. 171). При этом происходит замыкание электрической цепи и напряжение поступает на катушки электропневматических вентилей песочниц ВП1 и ВП2 или Н31 и Н32. Получив питание, электропневматические вентили пропускают сжатый воздух из воздухопровода автоматики в воздухораспределители песочниц 2 переднего или заднего хода и воздух из питательной магистрали через воздухораспределители поступает к форсункам 3.
Один из воздухораспределителей, расположенных под полом кабины машиниста, подает воздух к форсункам, из которых песок попадает под колеса первой оси, а второй, находящийся в холодильной камере,— под колеса четвертой оси. При движении назад вторая пара воздухораспределителей перепускает воздух к форсункам шестой и третьей осей. Трубы, подводящие песок к колесам третьей и четвертой осей и имеющие длинные горизонтальные участки, оборудованы тремя дополнительными подводами воздуха для взрыхления и проталкивания песка через концевые шланги к месту контакта колес с рельсами.
Под первую колесную пару крайних секций дополнительно предусмотрена индивидуальная подача песка путем нажатия кнопки КЛП. При экстренном торможении локомотива, следующего со скоростью более 10 км/ч, краном машиниста № 395.000-3 (в VI положении ручки) замыкается цепь питания катушек электропневматических вентилей и под колесные пары подается песок. При снижении скорости движения до 10 км/ч цепь питания вентилей разрывается контактом реле РУ21 и подача песка под колесные пары прекращается.
