2. Тяговая характеристика и основные технические данные одной секции тепловоза

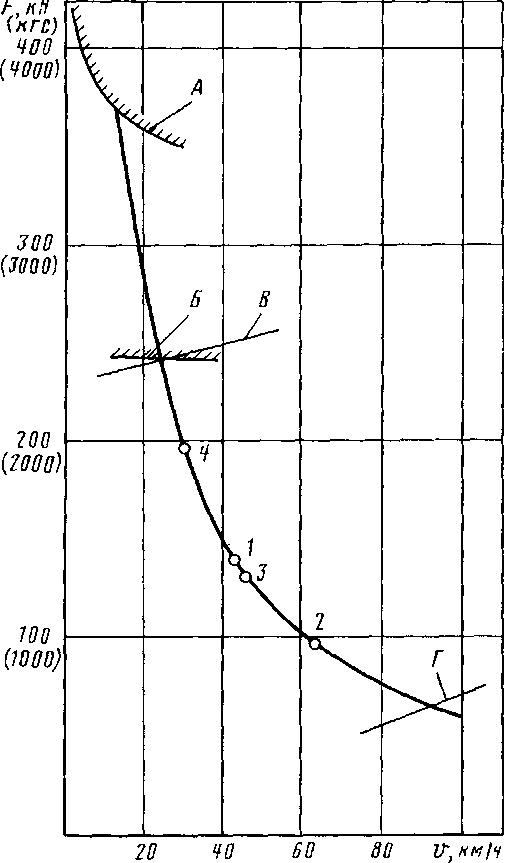

Тяговая характеристика. Характеристика (рис. 2) построена по расчетным данным для тепловоза, работающего в нормальных атмосферных условиях (при давлении 101,3 кПа, температуре окружающего воздуха +20 °С). Расчет выполнен для тепловоза с электродвигателями ЭД-118Б, тягового редуктора с передаточным отношением 4,41 и колесных пар, имеющих диаметр колеса 1050 мм. Линией А на рисунке показано ограничение силы тяги по сцеплению, линией Б — параметры продолжительного режима — длительная сила тяги 245 кН при скорости движения 24,6 км/ч.

Зависимости скорости движения на различных подъемах при расчетной массе состава обозначены линиями В и Г. Тепловоз с поездом такой массы может следовать на площадке со скоростью 93 км/ч, на 9%0-ном подъеме — 24,6 км/ч.

Точками отмечены изменения магнитного потока возбуждения тяговых электродвигателей при движении тепловоза. Действительная тяговая характеристика тепловоза приведена в Правилах тяговых расчетов для поездной работы.

Рис. 2. Расчетная тяговая характеристика

Основные технические данные. Одна крайняя секция тепловоза типа ГЭ10М имеет следующие данные.

• Род службы...............грузовой, магистральный
• Передача................электрическая, постоянного тока
• Управление...............дистанционное, из кабины любой крайней секции
• Осевая характеристика...........30—30
• Мощность дизеля, кВт...........2210

Масса одной секции, т:

• служебная..............138±3%
• сухая................131,7±3%
• Нагрузка от колесной пары на рельсы, кН............. 226 ±3%
• Длительная сила тяги, кН..........245
• Длительная скорость, км/ч.........24,6
• Конструкционная скорость, км/ч.................100
• Тип тележки...............бесчелюстная
• Ширина колеи, мм.............1520
• Диаметр колес по кругу катания, мм..............1050
• Минимальный радиус проходимых кривых, м.............125
• Габарит................1-Т ГОСТ 9238—82
• Длина секции тепловоза по осям автосцепок, мм........... 16 969
• Ширина тепловоза (по раме), мм....... 3080
• Высота по вентилятору кузова, мм....... 4948
• Шкворневая база, мм........... 8600
• Колесная база, мм............. 3700

Масса экипировочных материалов, кг:

• топливо............... 6300
• масло................1500
• вода'................1450
• песок................1006
• Тип тормоза...............Автоматический пневматический, прямодействующий вспомогательный и ручной механического действия
• Ручной тормоз удержи вает тепловоз на уклоне при всех заторможенных секциях, %0.........30
• Тип автосцепки..............СА-3
• Тип букс................поводковые, на роликовых подшипниках с упорным шариковым подшипником
