§ 63. Плавкие предохранители
Для защиты собственных нужд на электровозе ЧС4 используют плавкие предохранители РИ (рис. 209), Предохранитель представляет собой фарфоровую трубку 1, заполненную кварцевым песком и закры-

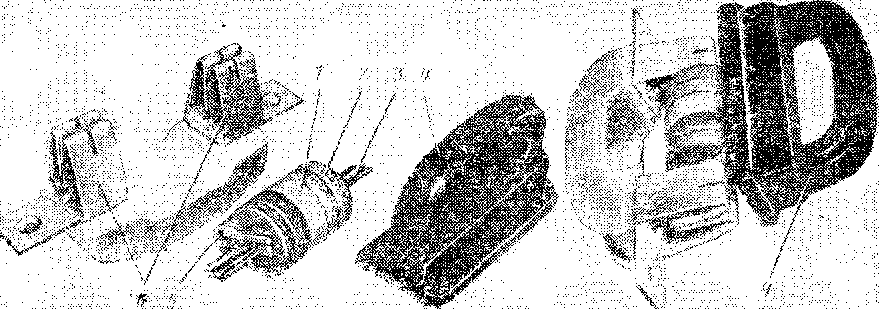

Рис. 209. Плавкий предохранитель РЯ
тую металлическими колпачками 2, через которые проходят контактные стержни 3. При превышении током допустимой величины помещенная внутри фарфоровой трубки плавкая вставка с калиброванным сечением расплавляется и защищаемая цепь отключается от источника тока . При этом в прорези колпачка предохранителя показывается красный сигнальный флажок 5. Установку предохранителей в контактные зажимы 6 осуществляют с помощью специальных держателей 4. Параметры предохранителей приведены в приложении VII.
|
|
