6. Пусковые сопротивления
Пусковые сопротивления (рис. 57) состоят из чугунных элементов, помещенных в 20-ти ящиках. Применено десять видов элементов, которые отличаются поперечным сечением. В ящике элементы сопротивлений 4 укреплены на трех изолированных миканитом шпильках /. Между головками элементов вставлены изоляционные миканитовые или статьные оцинкованные шайбы 5, которые чередуются так, что все элементы соединяются последовательно.

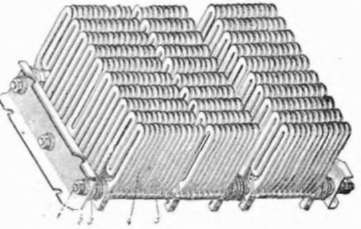

Рис, 57. Яшнк пускового сопротивления
Собранные а ящик элементы изолированы от рамы 2 изоляторами 3 Ш затянуты на шпильках гайками давлением около 300 кг. Наибольшее количество элементов в ящике 38.
Пусковые сопротивления имеют следующие технические данные:
Максимальное сопротивление всего комплекта . 15.34 ом
Максимально допустимый кратковременный ток 650 п
Номинальное напряжение........... 3000 в
Допускаемая температура а эксплуатации . . . 400" С
Охлаждение.................. Воздушное
принудительное
Число ящиков................. 20
Максимальный вес одного ящика ....... 152 кг
|
|
