Пассажирские вагоны | Модель 61-4188

Вагоны пассажирские для скоростей движения до 200 км/час с кузовом, имеющим плоскую обшивку боковых стен.

Вагон предназначен для выполнения массовых перевозок пассажиров, персонала поезда, пассажира - инвалида на электрифицированных участках магистральных путей ОАО "РЖД" колеи 1520 мм, с высокой платформой, для скоростей движения до 200 км/час, с длительностью пребывания в пути не более 12 часов.

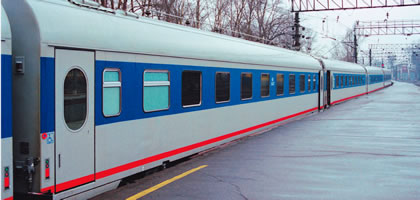

Пассажирский вагон модель 61-4188


Пассажирский вагон модель 61-4188


Пассажирский вагон модель 61-4188


Пассажирский вагон модель 61-4188


1 – тамбур тормозного конца вагона
2 – котельное отделение
3 – служебное отделение
4 – коридор тормозного конца вагона
5 – купе с радиооборудованем
6 – купе пассажирское шестиместное

7 – купе для инвалида
8 – туалет доступный для инвалида
9 – туалет
10 – тамбур нетормозного конца вагона
11 – коридор нетормозного конца вагона
12 – коридор большой

Технические характеристики и показатели качества

Масса тары вагона, т.

57,0

Длина вагона по осям сцепления автосцепок, мм

25500

База вагона, мм

17000

Конструкционная скорость, км/час

200

Модель тележкиа

68-4075 и 68-4076

База тележки, мм

2500

Ширина кузова наружная,мм

3103

Высота оси автосцепки от уровня головки рельсов, мм

1060

Габарит вагона по ГОСТ 9238-83

1-ВМ (черт.15Г)

Ширина колеи, мм

1520

Количество мест для сидения

38

Количество мест для сидения проводника

1

Тормоз

дисковый пневматический и электопневматический, ручной, дисковый, магнитнорельсовый

Электрооборудование

централизованное от поездной магистрали напряжением 3000 В от статического преобразователя, от аккумуляторной батареи напряжением 110 В и от внешней трехфазной сети напряжением 380 В 50 Гц с глухозаземленной нейтралью (на стоянке), с пожаротушением пульта

Система отопления

жидкостная с незамерзающим теплоносителем

Удельный расход электроэнергии, кВт.ч/1000 пасс.км

16.7

Энергоемкость поглощающего аппарата (работа полного динамического сжатия), кгс.м

4000

Плавность хода(к), не более

2,8

Средний коэффициент теплопередачи ограждений кузова, не более, Вт/м.К

0,85

Максимальная продолжительность следования до первой экипировки, час

24

Система кондиционирования

УКВ-31

Туалет

замкнутого типа с баком накопителем

Емкость системы водоснабжения, л

700

Система пожарной сигнализации

УПС-ТМ

Установка пожаротушения пульта электрооборудования

ОСП-1

Система водяного пожаротушения

имеется

Поездная система связи

имеется

Система управления и диагностики

имеется

Информационная система

имеется

Сейф (в служебном отделении)

имеется

Наружные двери с электропневматическим приводом боковые-одностворчатые прислонно-выдвижные торцевые-двухстворчатые раздвижные

имеется

Тамбуры оборудованы электрообогревателями

имеется

Система аудио- и видеотрансляции для информации и обеспечения досуга пассажиров

имеется

Автосцепка

СА-3

Назначенный срок службы вагона до списания, лет

40

Производитель: ОАО «Тверской вагоностроительный завод»

Описание взято с сайта производителя.
